高性价比改性工程塑料源头生产厂家
产品中心
PRODUCTS
增韧PA6
通过增韧改性提高尼龙树脂的韧性、抗冲击性能。可用于各类挤出管、减震、连接部件
1、注塑级/挤出级
2、根据产品需求定制不同档次
3、增韧剂5-40%可调
4、支持染色造粒
2、根据产品需求定制不同档次
3、增韧剂5-40%可调
4、支持染色造粒
产品介绍introduction

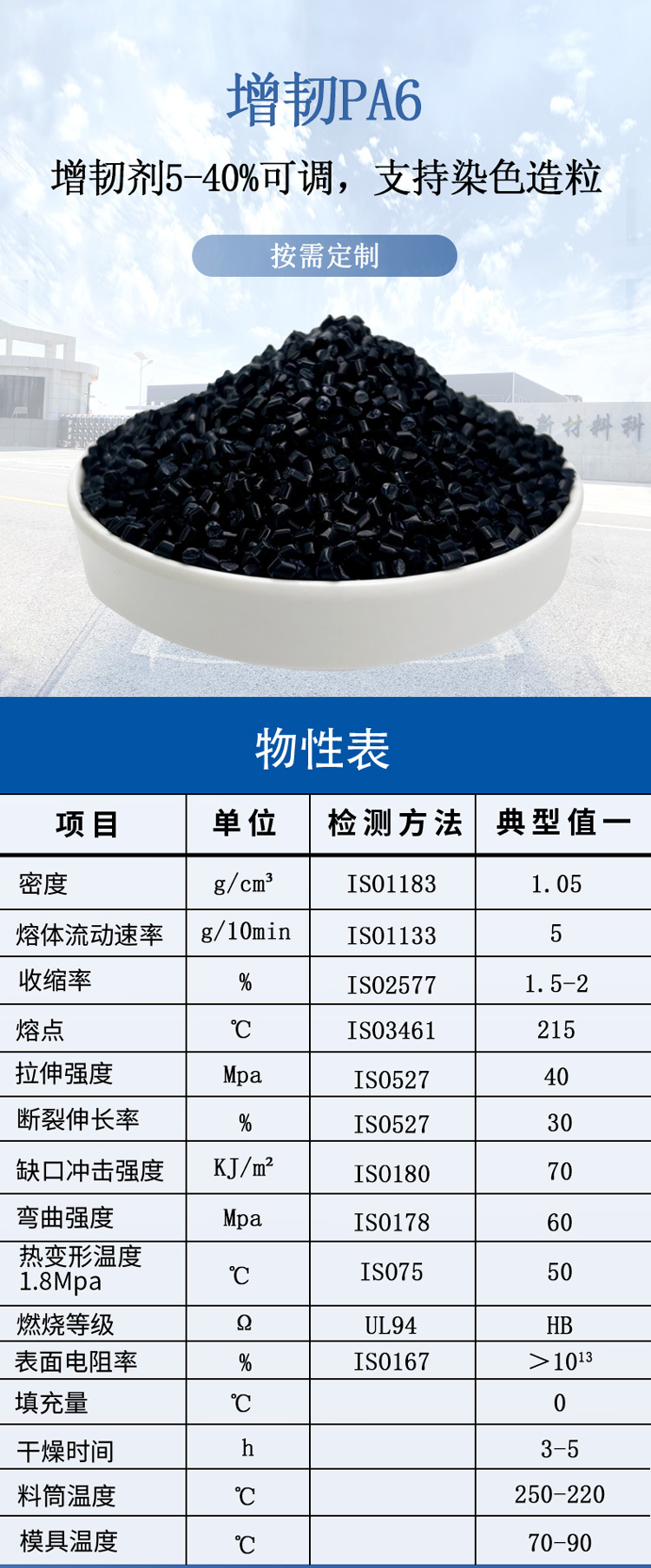

物性表
| 项目 | 单位 | 检验方法 | 典型值一 | 典型值二 | 典型值三 | 典型值四 |
| 密度 | g/cm3 | ISO1183 | 1.05 | 1.02 | 1.07 | 1.09 |
| 熔体流动速率 | g/10min | ISO1133 | 5 | 1 | 30 | 15 |
| 收缩率 | % | ISO2577 | 1.5-2 | 1.5-2 | 1.5-2 | 1.5-1.8 |
| 熔点 | ℃ | ISO3461 | 215 | 210 | 215 | 215 |
| 拉伸强度 | Mpa | ISO527 | 40 | 33 | 48 | 60 |
| 断裂伸长率 | % | ISO527 | 30 | 150 | 30 | 20 |
| 缺口冲击强度 | KJ/㎡ | ISO180 | 70 | 90 | 30 | 15 |
| 弯曲强度 | Mpa | ISO178 | 60 | 40 | 70 | 90 |
|
热变形温度
1.8Mpa
|
℃ | ISO75 | 50 | 48 | 50 | 53 |
| 燃烧等级 | － | UL94 | HB | HB | HB | HB |
| 表面电阻率 | Ω | ISO167 | ＞1013 | ＞1013 | ＞1013 | ＞1013 |
| 填充量 | % | 0 | 0 | 0 | 0 | |
| 干燥温度 | ℃ | 100-105 | 100-105 | 100-105 | 100-105 | |
| 干燥时间 | h | 3-5 | 3-5 | 3-5 | 3-5 | |
| 料筒温度 | ℃ | 250-220 | 250-220 | 250-220 | 250-220 | |
| 模具温度 | ℃ | 70-90 | 70-90 | 70-90 | 70-90 |
