高性价比改性工程塑料源头生产厂家
产品中心
PRODUCTS
增强碳纤维尼龙
尼龙加碳纤。属于导电尼龙的一种，在尼龙基料里加入碳纤维, 使材料具有更高的模量和刚性。应用于3D打印领域、汽车领域、自定义制造、医疗领域、电子产品领域
轻质高强
耐高温
抗化学腐蚀
导电，表面电阻10的3-6次方
耐高温
抗化学腐蚀
导电，表面电阻10的3-6次方
产品介绍introduction

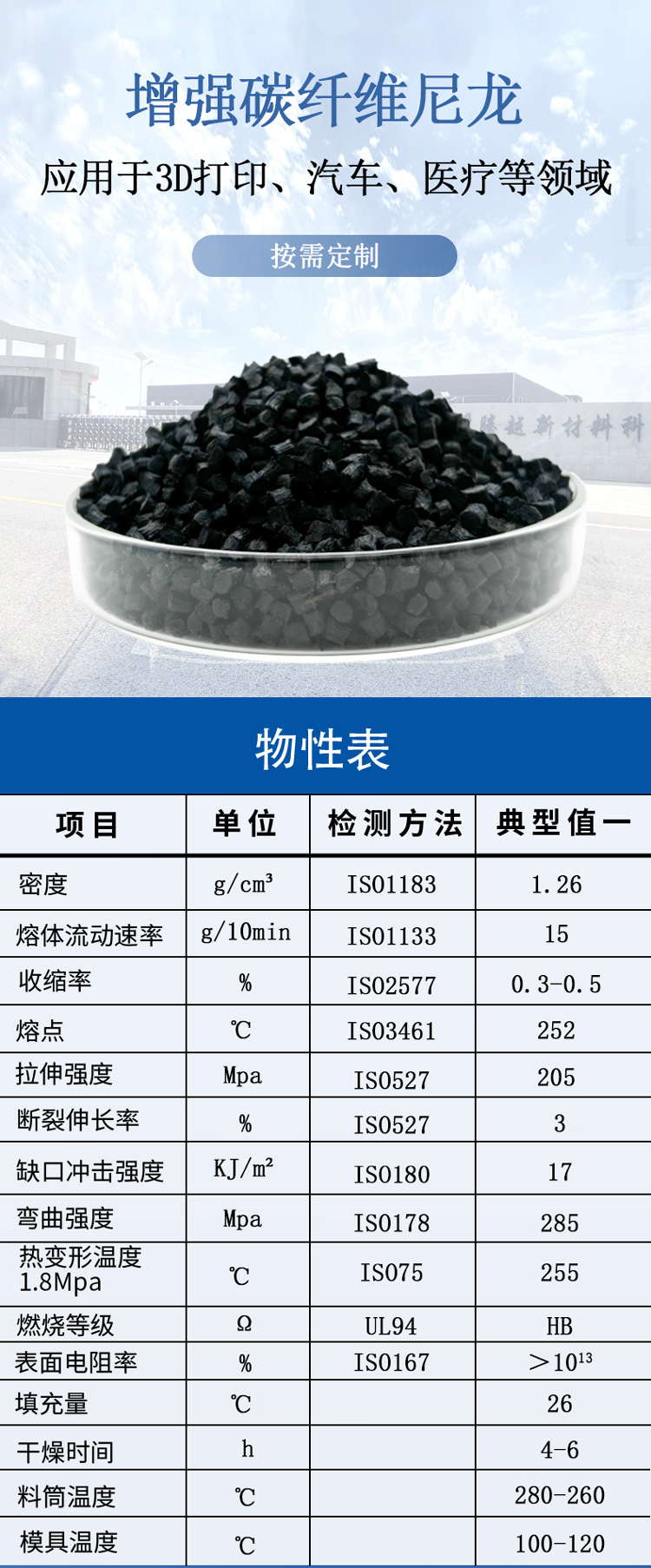

物性表
| 项目 | 单位 | 检验方法 | 典型值一 |
| 密度 | g/cm3 | ISO1183 | 1.26 |
| 熔体流动速率 | g/10min | ISO1133 | 15 |
| 收缩率 | % | ISO2577 | 0.3-0.5 |
| 熔点 | ℃ | ISO3461 | 252 |
| 拉伸强度 | Mpa | ISO527 | 205 |
| 断裂伸长率 | % | ISO527 | 3 |
|
缺口冲击强度
23℃
|
KJ/㎡ | ISO180 | 17 |
| 弯曲强度 | Mpa | ISO178 | 285 |
|
热变形温度
1.8Mpa
|
℃ | ISO75 | 235 |
| 燃烧等级 | － | UL94 | HB |
| 表面电阻率 | Ω | ISO167 | ＞103 |
| 填充量 | % | 26 | |
| 干燥温度 | ℃ | 110-120 | |
| 干燥时间 | h | 4-6 | |
| 料筒温度 | ℃ | 280-260 | |
| 模具温度 | ℃ | 100-120 |
